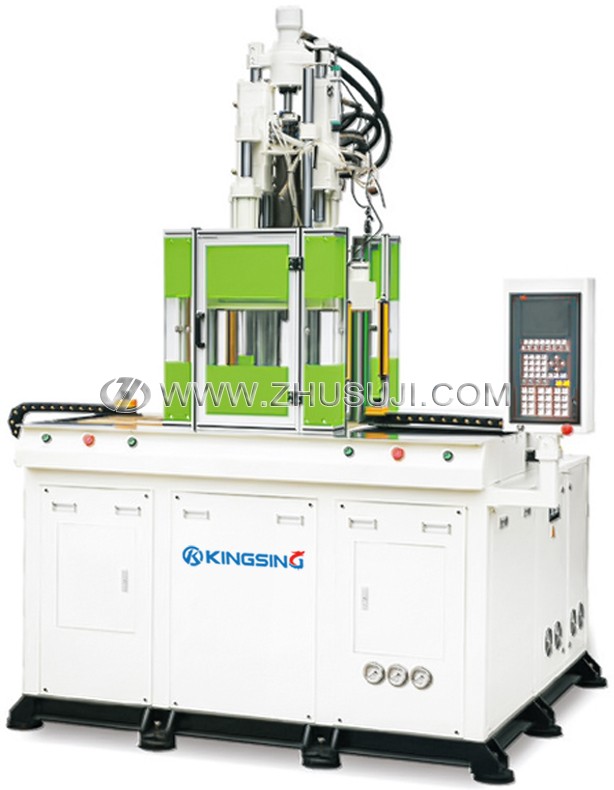

锁模力:10T~500T
射出重量:35g~850g
立式四柱锁模、立式射出，方便有镶嵌件的塑料制品成型；
一上模、两下模设计;
滑板滑出锁模区后，取产品放镶嵌件同步进行锁模注射，有效提升生产效率、灵活性、安全性；
可以根据客户需要选配伺服电机系列实际节能50%~70%。
| 机型 | JL-45T-2S | JL-60T-2S | 单位 | ||||||
| 注射装置 | 螺杆直径 | Ф25 | Ф28 | Ф32 | Ф28 | Ф32 | Ф36 | mm | |
| 理论注射量 | 63.8 | 80 | 104 | 80 | 104 | 132 | cm3 | ||
| 注塑质量 | 59.3（2.1） | 74.4（2.6） | 96.7（3.4） | 74.4（2.6） | 96.7（3.4） | 122.9（4.3） | g/oz | ||
| 最大注射压力 | 192（1960） | 153（1563） | 117（1195） | 212（2170） | 162（1661） | 128（1312） | Mpa(Kgf/cm2) | ||
| 射出速率 | 53 | 67 | 87 | 73 | 95 | 121 | cm3/s | ||
| 射出速度 | 110 | 118 | mm/s | ||||||
| 射速提升 | 220↑（马力↑） | 164（45T） | mm/s | ||||||
| 螺杆转速 | 0~240 | 0~240 | r p m | ||||||
| 射嘴突出模板尺寸 | ≥45 | ≥45 | mm | ||||||
| 合模装置 | 锁模力 | 441（45） | 588（60） | KN(tf) | |||||
| 合模行程 | 200 | 200 | mm | ||||||
| 最小模厚 | 150（200） | 180（260） | mm | ||||||
| 最大开距 | 350（400） | 380（460） | mm | ||||||
| 柱开距 | 410*250 | 460*330 | mm | ||||||
| 最大模具尺寸 | 350*250 | 390*300 | mm | ||||||
| 成品顶出距离 | 75 | 100 | mm | ||||||
| 顶出力 | 26.5（2.7） | 26.5（2.7） | KN(tf) | ||||||
| 其他 | 系统压力 | 13.7（140） | 13.7（140） | Mpa(kgf/cm2) | |||||
| 油箱容量 | 200 | 230 | L | ||||||
| 机电功率 | 7.5（10） | 11（15） | KW(HP) | ||||||
| 机械尺寸 | L*W | 1.7*1.4 | 1.8*1.7 | M | |||||
| H | 2.8 | 3.1 | |||||||
| 机械重量 | 2.1 | 2.6 | tf | ||||||
| JL-45T-2S | JL-60T-2S |
 |  |
| JL-85T-2S | JL-120T-2S |
 |  |
| JL-160T-2S | JL-200T-2S |
 |  |
| JL-85T-2S | JL-120T-2S | JL-160T-2S | JL-200T-2S | ||||||||
| Ф32 | Ф36 | Ф40 | Ф36 | Ф40 | Ф45 | Ф45 | Ф50 | Ф55 | Ф55 | Ф60 | Ф65 |
| 113 | 142 | 176 | 162 | 201 | 254 | 318 | 393 | 475 | 570 | 678 | 796 |
| 105（3.7） | 132（4.6） | 164（5.8） | 151（5.3） | 187（6.6） | 236（8.3） | 296（10.4） | 365（12.8） | 442（15.6） | 530（18.6） | 630（22.2） | 740（26.1） |
| 229（2331） | 181（1842） | 146（1492） | 222（2268） | 180（1838） | 142（1452） | 218（2226） | 177（1803） | 146（1490） | 235（2406） | 198（2022） | 168（1722） |
| 94 | 118 | 146 | 124 | 154 | 195 | 178 | 220 | 266 | 214 | 254 | 298 |
| 116 | 123 | 112 | 90 | ||||||||
| 220（45T）/165（60T） | 285（45T）/217（60T）/153（85T） | 290（60T）/200（85T）/168（150T） | 225（120T）/148（150T） | ||||||||
| 0~300 | 0~300 | 0~300 | 0~180 | ||||||||
| ≥45 | ≥45 | ≥45 | ≥45 | ||||||||
| 833（85） | 1176（120） | 1568（160） | 1960（200） | ||||||||
| 250 | 280 | 300 | 350 | ||||||||
| 230（330） | 280（380） | 300（400） | 350（450） | ||||||||
| 480（580） | 560（660） | 600（700） | 700（800） | ||||||||
| 510*360 | 660*380 | 740*420 | 910*450 | ||||||||
| 470*400 | 580*540 | 710*630 | 750*620 | ||||||||
| 100 | 100 | 120 | 150 | ||||||||
| 45（4.6） | 45（4.6） | 45（4.6） | 45（4.6） | ||||||||
| 13.7（140） | 13.7（140） | 13.7（140） | 13.7（140） | ||||||||
| 310 | 410 | 850 | 920 | ||||||||
| 15（20） | 18.5（25） | 22.5（30） | 37.5（50） | ||||||||
| 2.0*1.5 | 2.2*1.8 | 2.7*2.0 | 2.9*2.1 | ||||||||
| 3.1 | 3.3 | 3.7 | 4.4 | ||||||||
| 3.3 | 6 | 8.1 | 12.5 | ||||||||
