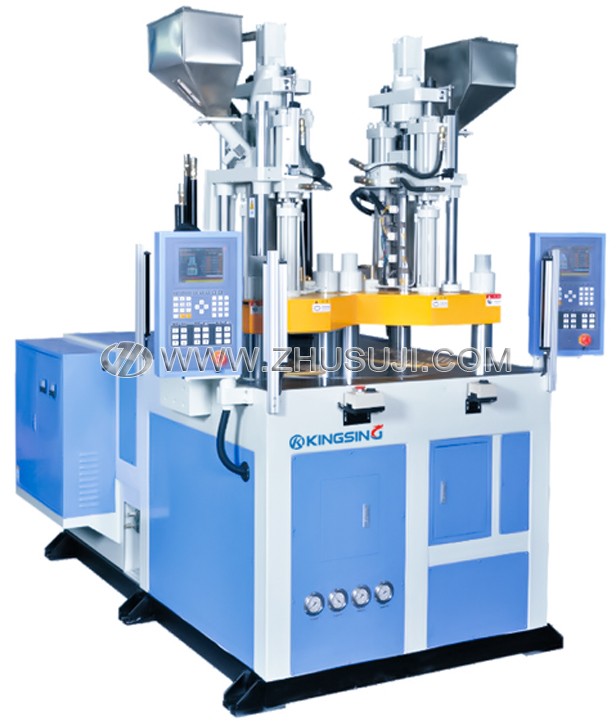

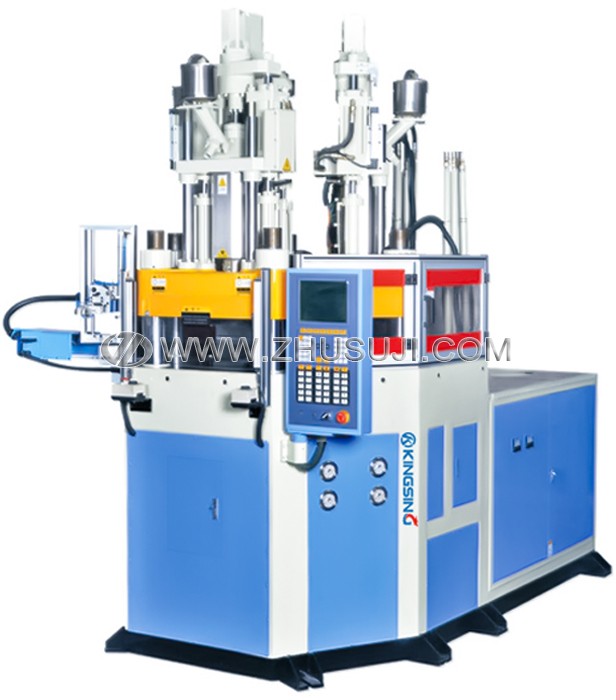

锁模力:90T~500T
射出重量:35g~850g
立式锁模、立式射出
适合带镶嵌件双色塑胶产品成型。
多站圆盘设计，转动准确、定位精确、取放件方便。
可以根据客户需要选配伺服电机系列实际节能50%~70%。
| 机型 | A | B | 单位 | ||||||
| 注射装置 | 螺杆直径 | Ф25 | Ф28 | Ф32 | Ф28 | Ф32 | Ф36 | mm | |
| 理论注射量 | 63.8 | 80 | 104 | 80 | 104 | 132 | cm | ||
| 注射质量 | 59.3（2.1） | 74.4（2.6） | 96.7（3.4） | 74.4（2.6） | 96.7（3.4） | 122.9（3.6） | 9(oz) | ||
| 射出速度 | 主射 副射 | 206（120T） | 149（120T）/164（170T） | mm/s | |||||
| 166（120T） | 119（120T）/164（170T） | mm/s | |||||||
| 最大注射压力 | 248（2530） | 192（1960） | 153（1563） | 212（2170） | 162（1661） | 128（1312） | Mpa(kgf/cm) | ||
| 螺杆转速 | 0~300 | 0~240 | r.m.p | ||||||
| 射嘴突出模板尺寸 | ≧45 | ≧45 | mm | ||||||
| 电热功率 | 3.5 | 5.8 | kw | ||||||
以下为整体锁模参数（另有独立锁模参数）：
| JL-R-120T-2C | JL-R-170T-2C | JL-R-250T-2C |
| 两工位模板尺寸 | ||
 |  |  |
| 三工位模板尺寸 | ||
 |  |  |
| 机型 | JL-R-120T-2C | JL-R-170T-2C | JL-R-250T-2C | 单位 | ||
| 选用射出系统 | Ⅰ Ⅱ A,B A,B | Ⅰ Ⅱ B,C B,C | Ⅰ Ⅱ C,D,E C,D,E | Series.No | ||
| 合模装置 | 合模力 | 1176（120） | 1666（170） | 2450（250） | KN（tf） | |
| 合模行程 | 280 | 300 | 400 | mm | ||
| 最小模厚 | 250（350） | 280（380） | 300（400） | mm | ||
| 最大开距 | 530（630） | 580（680） | 700（800） | mm | ||

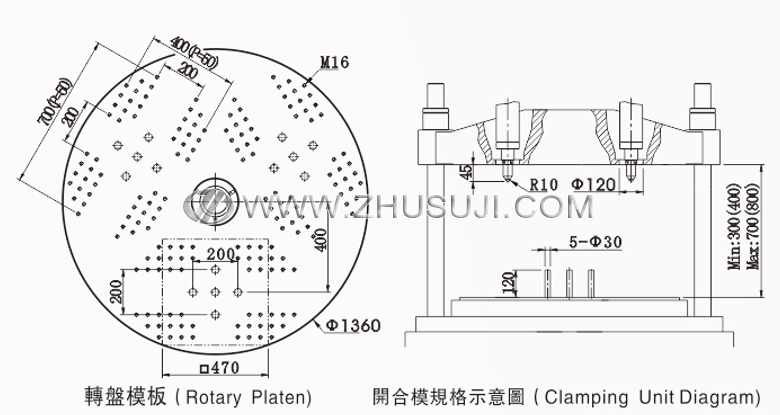

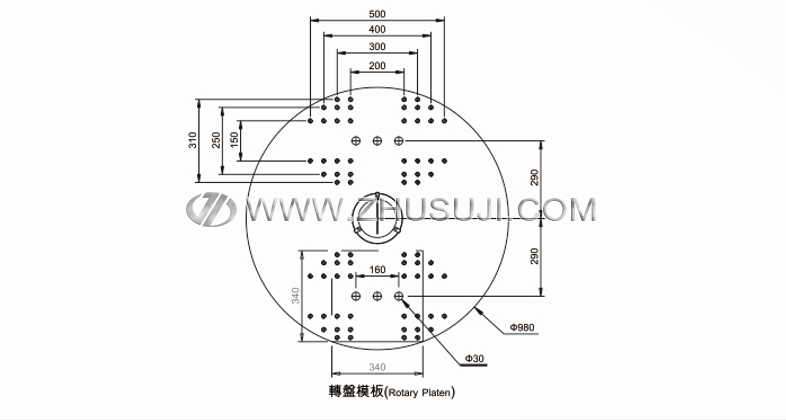

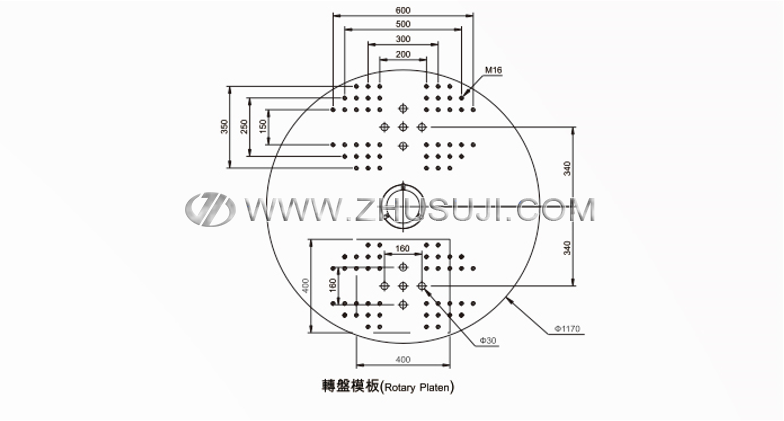

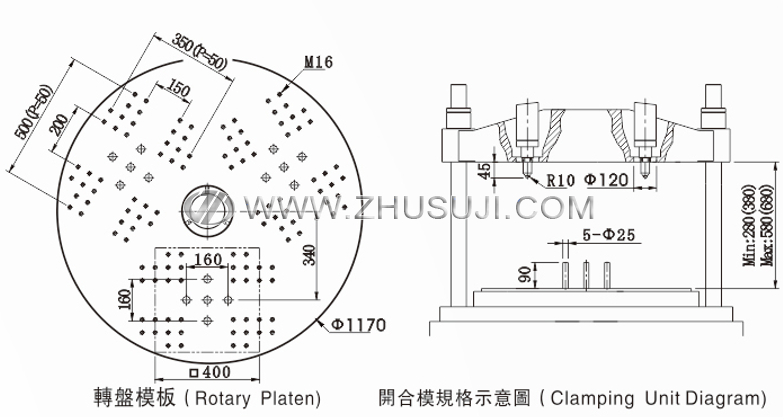

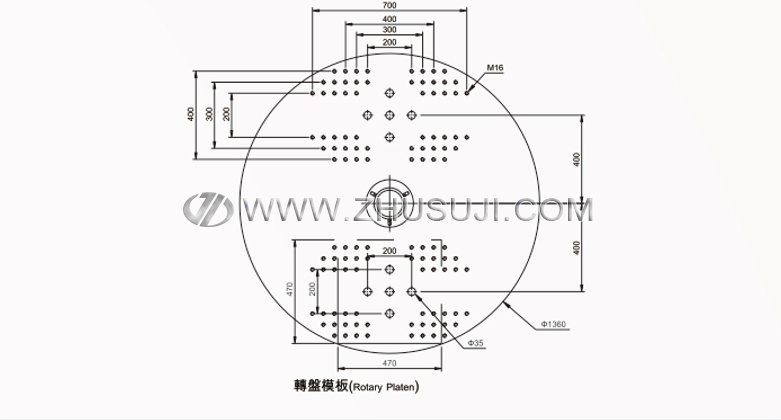

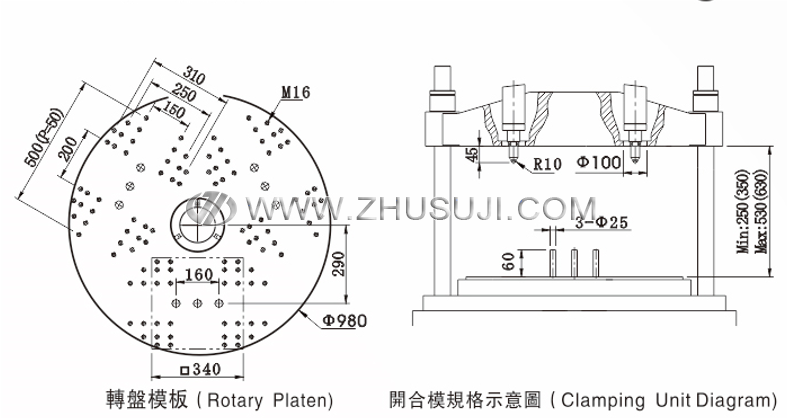

| 转盘直径 | Ф980 | Ф1170 | Ф1360 | mm | ||
| 成品顶出距离 | 60 | 90 | 120 | mm | ||
| 顶出力 | 17.2（1.75） | 26.5（2.7） | 45（4.6） | KN（tf） | ||
| 其他 | 系统压力 | 13.7（140） | 13.7（140） | 13.7（140） | Mpa（kgf/cm） | |
| 油箱容量 | 780 | 860 | 880 | L | ||
| 电机功率 | 11（15）+11（15） | 15（20）+15（20） | 18.5（25）+22（30） | KW（HP） | ||
| 机械尺寸 | L*W | 2.3*2.1 | 2.5*2.4 | 3.6*2.5 | mm | |
| H | 3.6 | 3.9 | 4.6 | |||
| 机械重量 | 7.0 | 9.1 | 17.4 | tf | ||
| C | D | E | ||||||
| Ф32 | Ф36 | Ф40 | Ф36 | Ф40 | Ф45 | Ф45 | Ф50 | Ф55 |
| 113 | 142 | 176 | 162 | 201 | 254 | 318 | 393 | 475 |
| 105（3.7） | 132（4.6） | 164（5.8） | 151（5.3） | 187（6.6） | 236（8.3） | 296（10.4） | 365（12.8） | 442（15.6） |
| 116（170T）/164（250T） | 134（250T） 123（250T） | 87（250T） | ||||||
| 116（170T）/154（250T） | 80（250T） | |||||||
| 229（2331） | 181（1842） | 146（1492） | 222（2268） | 180（1838） | 142（1452） | 218（2226） | 177（1803） | 146（1490） |
| 0~300 | 0~300 | 0~300 | ||||||
| ≧45 | ≧45 | ≧45 | ||||||
| 6.4 | 10.6 | 14.2 | ||||||
